On-Screen-Display (OSD)

Beim FPV-Fliegen ist es wichtig, immer genau über Flughöhe, Richtung, Position und weitere Daten (z. B. Ladezustand des Flugakkus) Bescheid zu wissen. Ein On-Screen-Display (OSD) blendet diese Informationen in das Live-Videobild ein, das man über Videobrille oder Monitor verfolgt.

Es gibt viele verschiedene OSDs, die teilweise neben der Dateneinblendung in das Videobild auch Autopilot-Funktionen haben. Ein Beispiel ist das Hornet OSD von Feiyu Tech, das entweder allein (mit einem GPS-Empfänger) oder in Kombination mit den Autopiloten FY-31AP bzw. FY-21AP eingesetzt werden kann. Der aktuelle Autopilot FY-41AP (ebenso die Version FY-41AP Lite) besitzt ein integriertes OSD. Ein anderes Beispiel ist das Telefly OSD von MFD, das zusätzlich zu den Daten im Videobild die aktuelle Flugzeugposition über den Audiokanal zum zugehörigen Antennentracker sendet, der so eine Richtantenne immer dem Flugmodell nachführen kann.

Folgende Bilder zeigen das Hornet OSD, das Telefly OSD und das Cyclops Breeze OSD Pro (mit 100A-Stromsensor, GPS-Modul und USB-Adapter für Firmware-Updates):

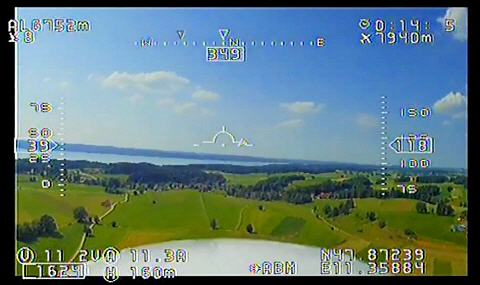

Hier einige Beispielbilder, wie OSD-Einblendungen aussehen, jeweils die Aufnahme vom Videorecorder der FPV-Bodenstation. Von oben nach unten: FY-41AP, Cyclops Breeze OSD Pro, Hornet OSD und Telefly OSD.

Hier ein Beispielvideo, wie ein OSD live im Flug aussieht. Man sieht abwechselnd das intern aufgezeichnete HD-Video der Mobius-Onboardkamera und bei 01:24 bzw. 03:36 das Live-Video der FPV-Übertragung mit Einblendungen vom OSD des Autopilot FY-41AP:

Für die weit verbreitete Multicopter-Flightcontrol DJI Naza gibt es verschiedene OSD-Lösungen, ein günstiges Plug&Fly-OSD (mit chinesischem Funktionsmenü) ist das N1 OSD (3 Anzeigevarianten, unten ein Beispiel):
